Mechatronics Solutions – Télémétrie

Tourelles 2 ou 3 axes sous radôme ou non. Ces tourelles sont étudiées pour des usages civils ou militaires

  • Télémesure d’essais en vol
  • Télécommande de drones
  • Compatible avec toutes les bandes de fréquence

Présentation

Mechatronics Solutions étudie, réalise et installe des tourelles 1 ou 2 axes en monture EL/AZ. Ces tourelles sont étudiées pour des usages civils ou militaires et conçues pour fonctionner en environnement sévère

Expérience de 20 ans dans le domaine des tourelles tous types dont la télémétrie

Un des leaders français et mondiaux : Nombreuses réalisations déjà éprouvées et reconnues en Europe et dans le monde entier

Proposition suivant fiches produits variées : Délai rapide de livraison et d’installation

Adaptation à la demande du client suivant le cahier des charges



Les points forts

Fabrication 100% française

Adaptation rapide et fiable à la demande du client

Etude optimisée du positionneur grâce à notre logiciel 3D et son module de calcul par éléments finis

Possibilité de contrat de maintenance sur une ou plusieurs années

Service permanent de SAV


Domaine d’application

Réception d’informations d’avions civils pour essais en vol

Récupération d’informations de missiles en conditions d’essais ou réelles

Récupération d’informations de drones pour transmission vidéo

Fréquence d’utilisation de quelques MHz jusqu’en bande Ka

Tourelle sur mât, en tête ou en latéral



Mode de fonctionnement

L’ensemble tourelle et baie de pilotage est équipé d’une fonction tracking. Cette fonction peut être réalisée par :

  • Écartométrie : la tourelle réoriente la parabole en fonction du signal reçu par le récepteur
  • Vidéo : la tourelle est équipée d’une caméra et d’un boîtier vidéo ou thermique qui permettent, par une désignation d’objectif (D.O), de suivre l’objet volant

La tourelle peut être équipée de 1 ou plusieurs antennes en fonction des fréquences utilisées

La tourelle peut être à poste fixe ou transportable

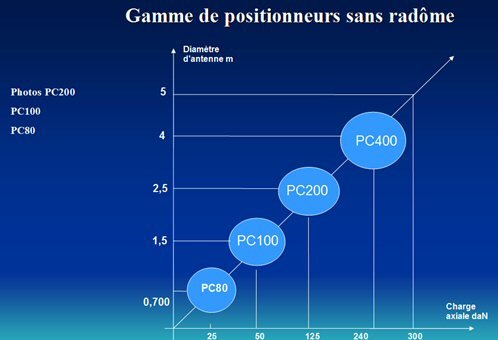

Gamme de produits

Notre gamme de produits standard se décline pour :

  • des antennes allant de Ø1 m à Ø6 m voire plus
  • des masses allant de 5 Kg à 3900Kg Avec des précisions de 0,1° à 0,01°


Pour plus d’information : les tourelles de poursuite



Pilotage et asservissement

Pour chaque tourelle, nous proposons nos coffrets de contrôle commande, étudiés et adaptés pour chaque utilisation et en fonction de la dimension de chaque positionneur (Puissance électrique)

Matériel

  • Electronique de puissance avec commande manuelle en face avant et ARU
  • Electronique d’asservissement avec lecture de position des axes

Fonctionnalités

  • Existence de plusieurs boucles d’asservissement imbriquées
  • Deux modes de fonctionnement : mode manuel, mode télécommandé
  • Principales fonctions disponibles
    • Calibration des mouvements
    • Lancement des mouvements
    • Télécommande des sorties tout ou rien

Visualisation permanente sur afficheur de 7 segments des informations

  • Vitesse
  • Position
  • Erreur de vitesse et de position
  • etc…

Extension du mode de fonctionnement local

  • Mode manuel sécurisé
  • Mode local intelligent

Liaison informatique avec la supervision

  • RS422 / RS 485
  • IEEE 484
  • Modem
  • Fibre optique
