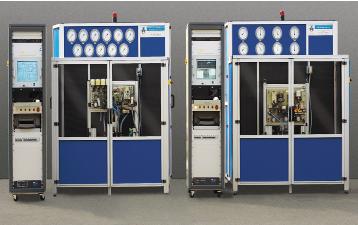

Banc de test panneaux de frein

Le pilotage des organes implantés sur les panneaux est réalisé manuellement.

Cette demande d’appréciation est signalée à l’opérateur sous forme de boîte de dialogue.

Les conditions de vérification d’échappement et de fermeture intrinsèque aux panneaux sont laissées à l’appréciation auditive et visuelle de l’opérateur.

Le fonctionnement du poste est constitué de 2 modes de marche principaux :

Mode manuel :

le vérificateur a la possibilité, par exemple, de piloter depuis la baie de commande l’ouverture d’une vanne. Ce mode permet d’utiliser la baie comme un instrument de mesure

Modes automatiques :

  • continu : un programme d’essai se déroule du début jusqu’à la fin. A la fin de l’essai, un PV de conformité atteste de la validité du test correspondant à l’enchaînement des essais individuels
  • pas à pas : un programme d’essai se déroule. A la fin de l’exécution d’un essai individuel, le programme s’arrête si défaut. Le vérificateur a la possibilité de passer en mode manuel pour corriger le défaut puis de poursuivre l’essai.

Supervision en mode manuel

Le fonctionnement du banc d’essai de frein nécessite la mise à disposition d’une commande de vannes exclusivement dans le mode de pilotage manuel.

Le logiciel de supervision consiste à dessiner et créer les liens de chacun des panneaux de frein. Chaque panneau est présenté schématiquement sur une page graphique.

Animations graphiques  :

  • État des électrovannes (ouvertes ou fermées)
  • Indication des pressions données par les transmetteurs de pression (information numérique)
  • État des interrupteurs et des voyants (ouverts ou fermés)

(Pas d’animation du Panneau à tester étant donné qu’aucune prise de mesure n’informe la baie de commande)

La sélection du lot connecté à la baie se fait par reconnaissance automatique du type de banc avec affectation d’une combinaison de 4 entrées logiques. L’écran des commandes manuelles est affiché en fonction de la reconnaissance.

L’enregistrement des mesures est possible selon les modalités suivantes :

  • Sélection des voies de mesure à enregistrer
  • Saisie du nom de l’enregistrement
  • Saisie d’un champ commentaire pour une identification plus précise du résultat

La visualisation des résultats se déroule selon le protocole suivant :

  • Sélection du nom du résultat dans une liste
  • Affichage des courbes à partir des enregistrements
  • Affichage du nom du résultat et du commentaire
  • Impression d’une partie de la courbe affichée à l’écran.
