Mechatronics Solutions – Positionneur standard mesure Radôme et Antenne PA/PR

La gamme de positionneurs de mesure de radôme et d’antenne est spécialement étudiée pour réaliser des mesures d’antenne et de radôme de tous types. Les positionneurs se décomposent en 3 gammes en fonction des diamètres et poids d’antenne et de radôme. Les positionneurs de mesure sont constitués de deux positionneurs liés par une structure mécanique.

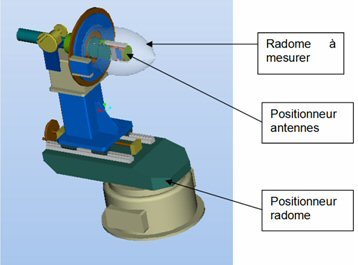

On trouve en partie inférieure le positionneur de radôme qui se décompose en deux axes, soit roulis sur azimut, et en partie supérieure le positionneur d’antenne qui, lui, se décompose en trois axes, soit roulis sur azimut sur élévation (figure 1). Les positionneurs sont également pourvus d’axes offset de déplacement horizontal pour un ajustage des axes azimut concourants, radôme et antenne. Ces axes sont à déplacement manuel ou motorisé suivant option.

Le positionneur d’antenne se trouve à l’intérieur du roulis radôme mais en est complètement indépendant. En effet, lors de la rotation du radôme, le positionneur d’antenne reste fixe, seuls les axes sont coaxiaux.

Tous les axes motorisés sont pilotés par des servo amplificateurs soit en indépendant, soit en simultané, par asservissement maître-esclave pour les axes azimut des deux positionneurs.

En option, nous proposons la possibilité d’insérer un axe d’élévation pour les déplacements radôme

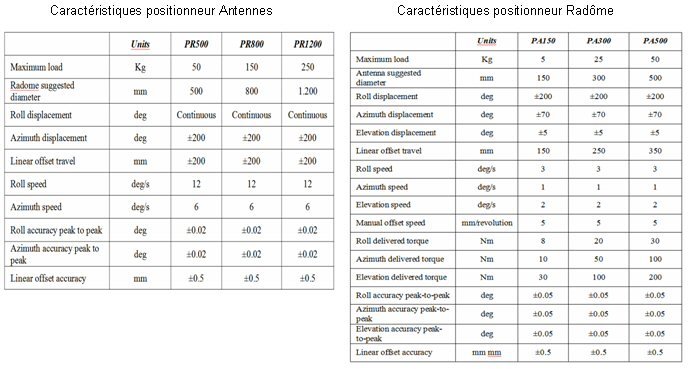

Caractéristiques mesure Radôme et Antenne PA/PR

Les données ci-dessous sont une partie des caractéristiques des positionneurs de mesure antenne et radôme. Pour plus d’information, vous pouvez < Nous contacter > dès à présent en cliquant sur ce lien.

Pour plus d’information nous contacter.
